في الأنظمة الكهربائية والصناعية الحديثة، تعد إدارة الكابلات أكثر من مجرد توجيه الأسلاك من نقطة إلى أخرى. تؤثر الحماية المناسبة للكابلات بشكل مباشر على السلامة وطول عمر المعدات والكفاءة التشغيلية وتكاليف الصيانة. انغدة كابل الكوعتم تصميمه خصيصًا لتوجيه الكابلات بزاوية 90 درجة مع الحفاظ على الختم الآمن وتخفيف الضغط وحماية البيئة. تستكشف هذه المقالة الميزات والتطبيقات والفوائد واعتبارات التثبيت واختيار المواد وممارسات الصيانة وعوامل الشراء المرتبطة بوصلات كابلات الكوع. سواء كنت مهندسًا أو مقاولًا أو مدير منشأة أو مصنعًا للمعدات أو متخصصًا في المشتريات، فإن فهم دور وصلات كابلات الكوع يمكن أن يساعدك على اتخاذ قرارات أفضل لمشاريعك.

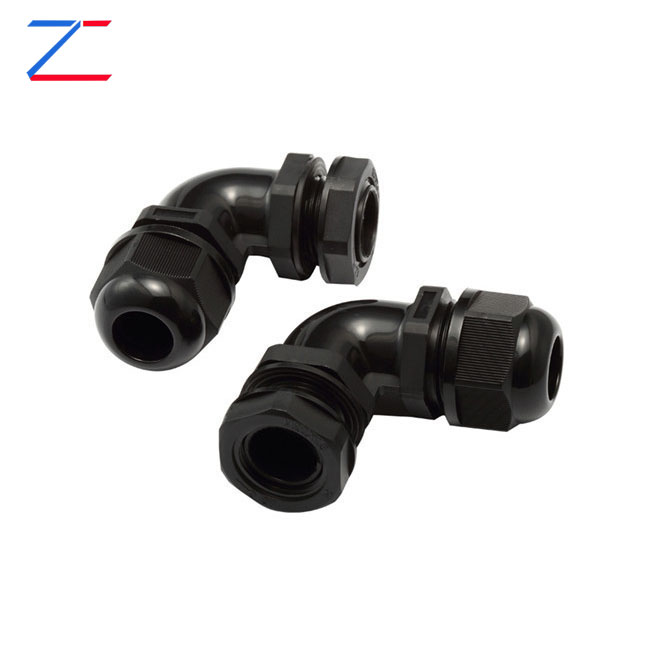

إن Elbow Cable Gland عبارة عن جهاز متخصص لإدخال الكابلات مصمم للسماح للكابلات بالمرور عبر الألواح وصناديق التوصيل وخزائن التحكم ومرفقات المعدات أثناء تغيير الاتجاه عند 90 درجة تقريبًا. على عكس غدد الكابلات المستقيمة التقليدية، توفر غدد كابل الكوع مسارًا بزاوية يساعد على تقليل إجهاد ثني الكابل وتحسين استخدام المساحة.
نظرًا لأن المعدات الصناعية أصبحت مضغوطة بشكل متزايد، فغالبًا ما يواجه المهندسون تحديات تتعلق بتوجيه الكابلات. إن مساحة التثبيت المحدودة ولوحات التحكم المزدحمة والظروف البيئية الصعبة تجعل طرق إدخال الكابلات التقليدية أقل فعالية. تعالج غدة كابل الكوع هذه التحديات من خلال تقديم حل عملي يجمع بين حماية الكابلات وأداء الختم والمرونة الاتجاهية.
تُستخدم غدد الكابلات هذه بشكل شائع في أنظمة التشغيل الآلي، ومعدات الاتصالات، ومنشآت الطاقة المتجددة، والبنية التحتية للنقل، والتطبيقات البحرية، والآلات الصناعية.
تتمثل الوظيفة الأساسية لغدة كبل الكوع في تأمين وحماية الكابلات أثناء إعادة توجيه مسار الدخول. بمجرد مرور الكابل عبر الغدة، تقوم عناصر الضغط بإنشاء ختم محكم حول غلاف الكابل. وهذا يمنع الملوثات مثل الغبار والماء والرطوبة والمواد الكيميائية والحطام من دخول العلبة.
وفي الوقت نفسه، توفر الغدة تخفيف الضغط الميكانيكي. بدلاً من إجبار الكابل على الانحناء بشكل حاد مباشرة بعد دخول اللوحة، يخلق هيكل الكوع انتقالًا أكثر سلاسة يقلل من الضغط الميكانيكي.
يساهم هذا التصميم في:
على الرغم من أن التصميمات تختلف بين الشركات المصنعة، إلا أن معظم وصلات كابلات الكوع تحتوي على المكونات التالية:
| عنصر | وظيفة |
|---|---|
| جسم | السكن الهيكلي الرئيسي يوفر القوة والدعم |
| ضغط الجوز | يشد حول الكابل من أجل الاحتفاظ الآمن |
| خاتم الختم | يخلق حماية ضد الماء والغبار |
| قفل الجوز | يؤمن الغدة إلى العلبة |
| قسم الكوع | يوفر زاوية توجيه الكابل 90 درجة |
| آلية لقط | يوفر تخفيف الضغط والاحتفاظ بالكابل |
يساهم كل مكون في الأداء العام لغدة الكابل، مما يضمن الختم البيئي والحماية الميكانيكية.
تنبع شعبية غدد كابلات الكوع من العديد من المزايا العملية.
تحسين المساحة
يسمح التصميم ذو الزاوية بتوجيه الكابلات بكفاءة في المساحات الضيقة، مما يقلل الفوضى ويحسن التنظيم داخل خزائن التحكم.
تقليل إجهاد الكابل
يمكن أن تؤدي الانحناءات الحادة إلى إتلاف موصلات الكابلات والعزل بمرور الوقت. توفر غدد كابلات الكوع انتقالًا أكثر سلاسة يقلل من التوتر.
حماية معززة
تعمل أنظمة الختم عالية الجودة على حماية المعدات من الرطوبة والغبار والملوثات.
تحسين موثوقية المعدات
تواجه الكابلات المحمية حالات فشل أقل، مما يؤدي إلى انخفاض تكاليف الصيانة وتقليل وقت التوقف عن العمل.
المظهر الاحترافي
يعمل توجيه الكابلات المنظم على تحسين جماليات التثبيت الشاملة وتبسيط الصيانة المستقبلية.
تخدم غدد كابلات الكوع مجموعة واسعة من الصناعات نظرًا لتعدد استخداماتها.
| صناعة | تطبيق نموذجي |
|---|---|
| الأتمتة الصناعية | خزائن التحكم وأنظمة PLC |
| الطاقة المتجددة | محولات الطاقة الشمسية وأنظمة توربينات الرياح |
| البحرية | الأنظمة الكهربائية على متن السفن |
| الاتصالات | خزائن الاتصالات في الهواء الطلق |
| النقل بالسكك الحديدية | التحكم في الإشارات وأنظمة الطاقة |
| النفط والغاز | معدات المنطقة الخطرة |
| بناء | بناء البنية التحتية الكهربائية |
| مراكز البيانات | أنظمة إدارة الكابلات |
إن القدرة على تحمل الظروف القاسية تجعل غدد كابلات الكوع ذات قيمة خاصة في البيئات الخارجية والصناعية.
يؤثر اختيار المواد بشكل كبير على الأداء والمتانة.
غدد كابلات الكوع النحاسية
نحاس مطلي بالنيكل
الفولاذ المقاوم للصدأ
نايلون (بولي أميد)
يعتمد اختيار المادة المناسبة على الظروف البيئية والمتطلبات الميكانيكية واعتبارات الميزانية.
يتطلب اختيار المنتج الصحيح تقييمًا دقيقًا لعدة عوامل.
تعمل سدادة الكابل المختارة بشكل صحيح على تحسين السلامة التشغيلية وتقليل تكاليف الاستبدال في المستقبل.
يعد التثبيت الصحيح أمرًا ضروريًا لتحقيق أقصى قدر من أداء غدة الكابل.
قد يؤدي التثبيت غير الصحيح إلى الإضرار بأداء مقاومة الماء وقدرات تخفيف الضغط.
| ميزة | غدة كابل الكوع | غدة الكابل المستقيمة |
|---|---|---|
| تغيير الاتجاه | 90 درجة | دخول مستقيم |
| كفاءة المساحة | ممتاز | معتدل |
| تقليل إجهاد الكابل | عالي | أدنى |
| المنشآت المدمجة | مثالي | محدود |
| مرونة التوجيه | أرقى | أساسي |
بالنسبة للتركيبات ذات المساحة المحدودة أو متطلبات توجيه الكابلات الاتجاهية، غالبًا ما توفر غدد كابلات الكوع الحل الأمثل.
المشكلة: دخول الماء
الحل: التحقق من سلامة الختم والتأكد من إحكام ربطه بشكل مناسب.
المشكلة: انزلاق الكابل
الحل: تحقق من توافق حجم الكابل وإعدادات الضغط.
المشكلة: التآكل
الحل: اختيار مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ.
المشكلة: السكن متصدع
الحل: تجنب الإفراط في التشديد واستخدام المنتجات المصنفة للظروف البيئية.
المشكلة: مساحة غير كافية
الحل: استخدم تصميمات وصلة كبل الكوع المدمجة التي تم تطويرها خصيصًا للتركيبات الضيقة.
تساعد الصيانة الروتينية على إطالة عمر الخدمة والحفاظ على موثوقية النظام.
تعد الصيانة الوقائية أقل تكلفة بكثير من الإصلاحات الطارئة الناجمة عن فشل الكابلات.
مع تحرك الصناعات نحو المزيد من الأتمتة والرقمنة، تستمر حلول إدارة الكابلات في التطور.
يستثمر المصنعون بكثافة في منتجات حماية الكابلات المبتكرة لتلبية المتطلبات التشغيلية المتزايدة الطلب.
س1: ما هو الغرض الأساسي من غدة كبل الكوع؟
والغرض الأساسي منه هو توجيه الكابلات بشكل آمن من خلال زاوية 90 درجة مع الحفاظ على الختم والحماية وتخفيف الضغط.
س2: هل غدد كابل الكوع مقاومة للماء؟
تم تصميم العديد من الطرازات بتصنيفات IP عالية مثل IP66 أو IP67 أو IP68، مما يوفر مقاومة ممتازة للماء والغبار.
س3: ما هي المادة الأفضل للبيئات البحرية؟
يُفضل الفولاذ المقاوم للصدأ عمومًا بسبب مقاومته الفائقة للتآكل.
س 4: هل يمكن استخدام وصلات كبل الكوع في الهواء الطلق؟
نعم. تم تصميم المنتجات ذات التصنيف الخارجي خصيصًا لتحمل التعرض للأشعة فوق البنفسجية والرطوبة وتقلبات درجات الحرارة.
س5: كيف أحدد حجم الغدة الصحيح؟
قم بقياس القطر الخارجي للكابل ومطابقته مع نطاق التثبيت المحدد من قبل الشركة المصنعة للغدة.
س 6: هل وصلات كبل الكوع مناسبة للأتمتة الصناعية؟
قطعاً. يتم استخدامها على نطاق واسع في لوحات التحكم والروبوتات وأجهزة الاستشعار والآلات الصناعية.
س 7: كم من الوقت تدوم غدد الكابلات عادةً؟
يختلف عمر الخدمة اعتمادًا على جودة المواد والظروف البيئية، ولكن يمكن أن تعمل وصلات الكابلات عالية الجودة بشكل موثوق لسنوات عديدة.
تعد Elbow Cable Gland أكثر بكثير من مجرد ملحق كابل بسيط. إنه بمثابة مكون حاسم لحماية الكابلات، وتخفيف الضغط، والختم البيئي، وتوجيه الكابلات بكفاءة. من الأتمتة الصناعية وأنظمة الطاقة المتجددة إلى المنشآت البحرية والبنية التحتية للاتصالات، تساهم وصلات كابلات الكوع بشكل كبير في موثوقية النظام وسلامته.
ومن خلال اختيار المواد والحجم ومستوى الختم وطريقة التثبيت المناسبة، يمكن للمؤسسات تحسين أداء المعدات وتقليل تكاليف الصيانة وإطالة عمر خدمة الكابلات.
